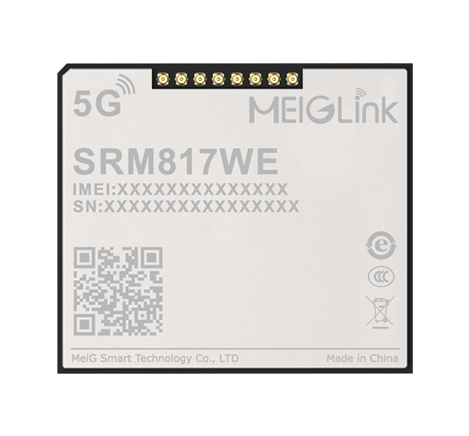

ag尊龙登陆入口z6mgSRM817WE系列模组是⼀款专为IoT/eMBB应用而设计的5G毫米波和Sub-6GHz模组，基于高通技术公司的骁龙®X75 5G调制解调器及射频系统设计，符合最新的3GPP Release 17标准及特性，支持5G独⽴组网（SA）和非独⽴组网（NSA）方式并向下兼容4G网络，可覆盖全球主流运营商网络。
SRM817WE系列模组支持最多4组毫米波天线，毫米波可支持最大800MHz带宽，下行峰值速率可达10G。Sub-6GHz支持5G NR下行CA，支持TDD/FDD 3CC及更多的载波聚合，可支持最大300MHz带宽，同时支持5G核心频段的8RX和PC 1.5发射功率等特性，有效提⾼5G上下行传输速率。

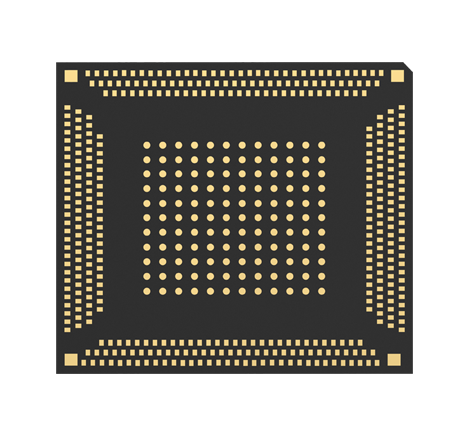

该模组采用LGA封装，尺⼨为56.0x53.0x2.95mm，采用四核A55处理器，主频最高可达2.2GHz，拥有更强的处理能力，并可提供丰富的功能接口方便用户进方外设扩展，支持3组高速PCIe、2组USXGMII、USB3.1、SDIO、SPI、多路UART、ADC、GPIO等接口，内部预留eSIM支持，可支持最新⼀代Wi-Fi 7解决方案以及10Gb的以太网能力，可为FWA/ODU/eMBB/工业路由等产品带来更加灵活的方案选择和更有竞争力的性价比。
支持OpenWRT操作系统，同时支持OpenCPU，更具灵活性，大大简化5G整机类产品开发流程，将强有力赋能FWA、eMBB、汽车、工业物联网和5G企业专网等垂直行业及相关产品应用。
主要优势：
● 符合3GPP Release 17标准
● 支持最多4组毫米波天线，Sub6G支持8RX特性
● 支持Sub-6GHz TDD/FDD 3CC及更多的载波聚合，最大300MHz带宽
● 多组PCIe、USXGMII高速接口，软AP方案更灵活
● 支持OpenWRT操作系统，同时支持OpenCPU
| 基本属性： | |
| 产品型号： | 5G Advanced Ready Sub-6GHz模组SRM817WE |
| 封装特性： | LGA 封装 |
| 尺寸(mm)： | 56.0×53.0×2.95mm |
| 重量： | < 15g |
| 模组速率： | |
| 5G NR mmW: | 10Gbps DL/3.3Gbps UL |
| 5G NR Sub 6G SA | 6Gbps DL/900Mbps UL |
| LTE： | 2Gbps DL/200Mbps UL |
| 驱动&工具： | |
| 驱动： | Windows 7,Windows 8,Windows 8.1,Windows 10, Linux, Android |
| 工具： | 图形化升级工具，多系统下日志工具 |
| USB升级，FOTA升级 | |
| 模组接口： | |
| USB3.1 × 1 | |
| PCIe Gen3.0 × 3 | |
| USXGMII × 2 | |
SDIO3.0 x1 | |
| I2C x 1、I2S x 1、SPI x 1、GPIOs | |
| USIM × 2 | |
| mmWave RF Connector x8 | |
| Total 11个天线接口： | 4G/5G x6 8RX: x4 GNSS x1 |
| 认证信息： | |
| CCC*/SRRC*/CTA*/CE*/FCC* | |
| 发射功率： | |
| Class 1.5 (29dBm±3dB) for N77/N78 | |
Class 2 (26dBm±1.5dB) for N40/N41/N77/N78 | |
| Class 3 (23dBm±1.5dB) for 5G others & LTE | |
| 协议： | |
| RNDIS/NDIS/IPv4/IPv6/TCP/UDP | |
| 环境温湿度特性： | |
| 工作温度： | -30℃ to +75℃ |
| 存储温度： | -40℃ to +90℃ |
| 湿度： | 5%~95% |
| 扩展工作温度： | -40℃ to +85℃ |
| SRM817WE系列频段信息： | |
| -EA: Region: Europe, Australia, Japan, Korea, Southeast Asia | |
| 5G NR mmWave: | N257/N258/N259 |
| 5G NR Sub6G: | |
| FDD: | N1/N3/N5/N7/N8/N20/N28/N71/N75/N76 |
| TDD: | N38/N40/N41/N77/N78 |
| LTE: | |
| FDD: | B1/B3/B5/B7/B8/B20/B28/B32 |
| TDD: | B38/B40/B41/B42/B43/B71 |
| WCDMA: | B1/B5/B8 |
| -NA:Region: America | |
| 5G NR mmWave: | N259/N260/N261 |
| 5G NR Sub6G: | |
| FDD: | N2/N5/N7(30)/N12/N13/N14/N25/N26/N29/N66/N71 |
| TDD: | N38/N41/N48/N77/N78 |
| LTE: | |
| FDD: | B2/B4/B5/B7(30)/B12/B13/B14/B17/B25/B26/B66/B71 |
| TDD: | B38/B41/B42/B43/B48 |
| WCDMA: | B2/B4/B5 |
| 备注：*研发中 | |
